Jakie produkty można wytwarzać za pomocą maszyny do degradowalnych arkuszy tworzyw sztucznych PLA?

Charakterystyka materiału i kompatybilność sprzętu

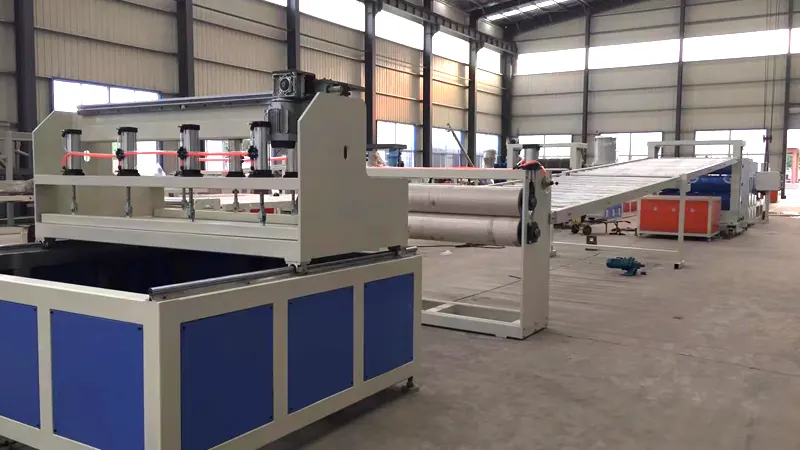

Przed zbadaniem konkretnych kategorii produktów istotne jest zrozumienie granic przetwarzania PLA. PLA to wrażliwy na ciepło polimer krystaliczny o temperaturze zeszklenia (Tg) około 55-60°C i temperaturze topnienia (Tm) w zakresie 150-180°C. Żywice PLA stosowane do wytłaczania arkuszy są zazwyczaj gatunkami półkrystalicznymi lub amorficznymi, wymagającymi konstrukcji ślimaków plastyfikujących w niskiej temperaturze i walców chłodzących chłodzonych wymuszonym powietrzem lub wodą w celu powstrzymania zarodkowania kryształów i tworzenia żelu. Standardowe konfiguracje wyposażeniaMaszyna do degradowalnych arkuszy tworzyw sztucznych PLAmuszą obejmować próżniowe systemy suszenia ze środkiem osuszającym, zdolne do osiągnięcia punktu rosy poniżej -40°C, ponieważ wilgoć resztkowa powyżej 500 ppm spowoduje hydrolityczne rozerwanie łańcucha i spowoduje znaczny spadek lepkości granicznej (IV), pogarszając właściwości mechaniczne.

1. Przezroczyste pojemniki opakowaniowe o dużej sztywności (zamiennik PET/PVC)

• Typowe produkty: kartony składane (np. pudełka na koszule), pojemniki na owoce i jagody, rękawy kwiatowe, tacki antystatyczne na elementy elektroniczne.

• Najważniejsze informacje techniczne: stosowane są gatunki amorficznego PLA, które są szybko schładzane na walcach chłodzących (temperatura walca kontrolowana na poziomie 20-30°C), aby zachować łańcuchy polimeru w nieuporządkowanym stanie niekrystalicznym, uzyskując wysoką klarowność optyczną przy wartościach zamglenia poniżej 5%. Grubość blachy dla tych zastosowań zazwyczaj mieści się w zakresie od 0,2 mm do 0,8 mm.

• Wymagania sprzętowe: Maszyna do arkuszy degradowalnego tworzywa sztucznego PLA musi być wyposażona w polerowane na lustro walce chłodzące i zamknięte noże powietrzne, aby zapobiec żółknięciu oksydacyjnemu i skazom powierzchniowym.

2. Odporne na ciepło artykuły spożywcze (zamiennik PP/PS)

• Typowe produkty: pokrywki do gorących napojów, tace na posiłki nadające się do kuchenki mikrofalowej, muszle do fast foodów i żaroodporne miski do zup.

• Najważniejsze informacje techniczne: niezmodyfikowany PLA wykazuje słabą odporność na ciepło z temperaturą mięknienia Vicata około 55°C, co jest niewystarczające w przypadku napełniania na gorąco lub podgrzewania. Aby podnieść temperaturę użytkowania powyżej 100°C, żywica wymaga zmieszania z dodatkami tworzącymi stereokompleks (takimi jak PDLA) lub orientacji po wytłaczaniu i krystalizacji termicznej. Takie receptury wymagają geometrii ślimaka mieszającego o wysokim ścinaniu, aby zapewnić równomierną dyspersję środków zarodkujących (zwykle związków na bazie talku lub amidów), które przyspieszają kinetykę krystalizacji.

• Wymagania sprzętowe: Maszyna do arkuszy degradowalnego tworzywa sztucznego PLA musi być wyposażona w wieloportowe podajniki boczne w celu dokładnego wprowadzenia tych dodatków bezpośrednio do strumienia stopu.

3. Piankowy arkusz amortyzujący (wymiana EPS/EPE)

• Typowe produkty: wkładki ochronne do elektroniki użytkowej, przegródki do towarów w butelkach, izolowane kontenery transportowe dla logistyki łańcucha chłodniczego oraz jednorazowe opakowania amortyzujące.

• Najważniejsze informacje techniczne: proces produkcyjny obejmuje wtryskiwanie fizycznych środków porotwórczych (takich jak dwutlenek węgla lub butan) do stopu lub mieszanie chemicznych środków porotwórczych (pochodne azodikarbonamidu), które rozkładają się w kontrolowanej temperaturze i ciśnieniu. Po wytłaczaniu przez specjalistyczną wargę matrycy nagły spadek ciśnienia inicjuje zarodkowanie i wzrost pęcherzyków, tworząc arkusz pianki o gęstości w zakresie od 0,05 g/cm3 do 0,8 g/cm3.

• Wymagania sprzętowe: Maszyna do arkuszy degradowalnego tworzywa sztucznego PLA musi być wyposażona w dedykowane mieszalniki statyczne i chłodnice stopu, aby utrzymać w cylindrze ciśnienie rozpuszczania powyżej 15 MPa, a także specjalnie wyprofilowane krawędzie matrycy zaprojektowane w celu zapobiegania przedwczesnemu zapadaniu się komórek podczas ekspansji.

4. Opakowanie nadające się do sterylizacji klasy medycznej (zamiennik PVC)

• Typowe produkty: sterylne tace zabiegowe do narzędzi chirurgicznych, blistry wewnętrzne do rękawiczek diagnostycznych i folie bazowe do blistrów farmaceutycznych jednodawkowych.

• Najważniejsze informacje techniczne: wymagane są gatunki PLA o wysokiej czystości i niskiej ekstrakcji, odporne na promieniowanie gamma lub cykle sterylizacji tlenkiem etylenu (EtO) bez degradacji. Proces wytłaczania musi obejmować systemy filtracji stopu o absolutnej precyzji filtracji wynoszącej 50 µm lub większej, aby wyeliminować żele, zwęglone cząstki stałe i rybie oczka, które mogłyby zagrozić przejrzystości optycznej i integralności bariery.

• Wymagania sprzętowe: zespół beczki i śruby maszyny do produkcji arkuszy degradowalnego tworzywa PLA wymaga wykładzin ze stali nierdzewnej lub odpornych na korozję, a cała linia produkcyjna musi spełniać standardy pomieszczeń czystych (zwykle klasa ISO 8 / klasa 100 000 lub wyższa), aby spełnić zgodność z przepisami dotyczącymi produkcji wyrobów medycznych.

5. Arkusz funkcjonalny przemysłowy i rolniczy (bez opakowania)

• Typowe produkty: w pełni biodegradowalne folie rolnicze do mulczowania (o większej grubości), doniczki do szkółkarstwa, folie substratowe do druku termotransferowego i zdejmowane panele zacieniające do szklarni.

• Najważniejsze informacje techniczne: te zastosowania często wymagają modyfikacji w zakresie hartowania, osiąganych poprzez współwytłaczanie PLA z PBAT (poliadypinian butylenu-kotereftalan) w strukturze warstwowej A/B/A, gdzie wewnętrzna warstwa B zapewnia zwiększoną odporność na rozdarcie i elastyczność. Grubość blachy waha się w szerokim zakresie od 0,5 mm do 3 mm.

• Wymagania sprzętowe:Maszyna do degradowalnych arkuszy tworzyw sztucznych PLAmusi być skonfigurowany z blokami zasilającymi do współwytłaczania lub matrycami wielorozdzielczymi (rozdzielacze typu ABA), wraz z systemami pomiaru grubości on-line (opartymi na promieniach beta lub podczerwieni), które zapewniają informację zwrotną w czasie rzeczywistym na potrzeby automatycznej regulacji profilu wargi matrycy.

Przewodnik po wyborze sprzętu (według typu produktu i wydajności)

Typowe wady produktów i środki zaradcze w procesie (praktyczny przewodnik)

Obecne trendy rozwojowe w wytłaczaniu arkuszy PLA wskazują na preparaty o dużej zawartości wypełnienia, zawierające 30% lub więcej węglanu wapnia lub mączki drzewnej, aby obniżyć koszty surowców przy jednoczesnym zachowaniu akceptowalnych parametrów mechanicznych. W pełni biodegradowalne wieloskładnikowe mieszanki (PLA + PBS + PCL) zyskują na popularności w zastosowaniach wymagających dostosowanych profili degradacji. Producenci sprzętu w coraz większym stopniu integrują systemy kontroli wizyjnej oparte na sztucznej inteligencji bezpośrednio z linią wytłaczania maszyny do arkuszy tworzyw sztucznych ulegających degradacji PLA, umożliwiając wykrywanie w czasie rzeczywistym czarnych plamek, pęcherzyków i zadrapań na powierzchni. Postęp ten zaowocował wymierną poprawą jakości, podnosząc wydajność pierwszego przejścia z około 92% do ponad 98% w warunkach produkcji komercyjnej, przy jednoczesnym ograniczeniu ręcznej kontroli i ponownej obróbki złomu.
