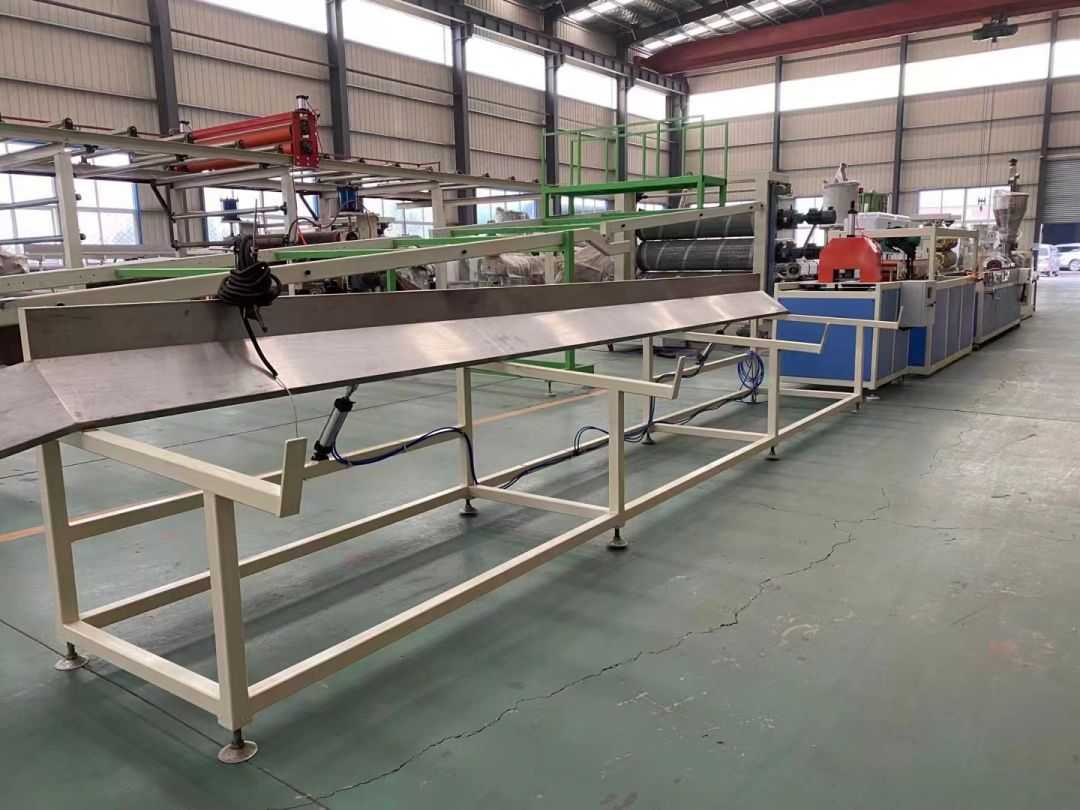

Linia do produkcji profili Linia do produkcji profili wykorzystuje stożkowe wytłaczarki dwuślimakowe serii SJSZ-65/132, platformy kształtujące próżniowo ze stali nierdzewnej, ciągniki gąsienicowe, zintegrowane maszyny do automatycznego cięcia i obrotowe regały rozładunkowe. Platforma kształtująca wyposażona jest w wysokociśnieniową pompę próżniową i pompę wodną, które można regulować w czterech wymiarach. Ciągnik jest mocowany pneumatycznie. Automatyczna maszyna do cięcia o stałej długości wykorzystuje przełącznik jazdy do cięcia na stałą długość. Regał składowania ma długość 6 metrów, jest wykonany ze stali nierdzewnej i obracany pneumatycznie.

Wyślij zapytanie

Opis produktu

Linia do produkcji profili

Linia do produkcji profili wykorzystuje stożkowe wytłaczarki dwuślimakowe serii SJSZ-65/132, platformy kształtujące próżniowo ze stali nierdzewnej, ciągniki gąsienicowe, zintegrowane maszyny do automatycznego cięcia i obrotowe regały rozładunkowe. Platforma kształtująca wyposażona jest w wysokociśnieniową pompę próżniową i pompę wodną, które można regulować w czterech wymiarach. Ciągnik jest mocowany pneumatycznie. Automatyczna maszyna do cięcia o stałej długości wykorzystuje przełącznik jazdy do cięcia na stałą długość. Regał składowania ma długość 6 metrów, jest wykonany ze stali nierdzewnej i obracany pneumatycznie.

sprawa

ekspozycja produktu

projekt	parametr techniczny

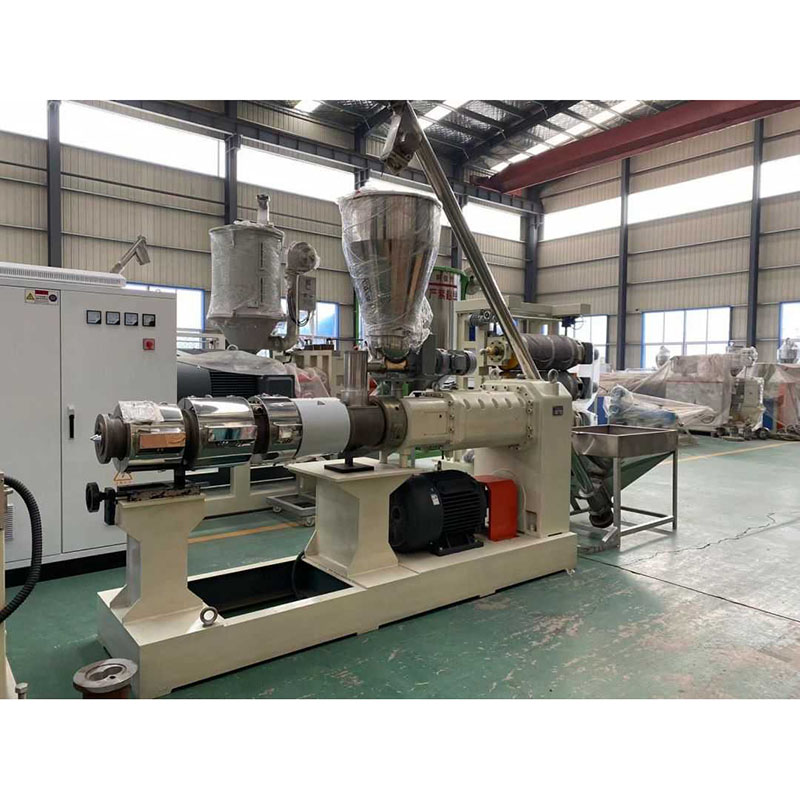

silnik główny
elektryczna szafka sterownicza	* Przełącznik powietrza: Chint * Grubość użytej stali jest nie mniejsza niż 1,5 mm, a wszystkie komponenty elektryczne pochodzą od znanych marek
Wielkość produkcji (kg / h)	100-200 (różnią się w zależności od wielkości wytłaczania przetwarzanych materiałów i warunków pracy)
rozmiar (mm)	3670 x 1500 x 2350 mm
waga (kg)	3000 kg
Automatyczny zbiornik dozujący i podający	Materiał: stal nierdzewna
Linia przesyłowa mocy	trójfazowy układ czteroprzewodowy
Sterownik temperatury z funkcją zatrzymania awaryjnego i zabezpieczenia	Inteligentny stół do kontroli temperatury Funkcja alarmu zabezpieczenia nadprądowego System zabezpieczenia przed przeciążeniem wysokiego napięcia.
funkcja	Wysokie ścinanie, dobry efekt plastyfikujący, wysoka wydajność (100-160 kg / h) prędkość wytłaczania profili o odpowiedniej wielkości, aby spełnić wymagania wyjściowe linii produkcyjnej. Wysokiej jakości materiały produkcyjne i trwałe części mają wytrzymałe właściwości.
Sposób wyświetlania danych panelu operacyjnego	wyświetlacz cyfrowy
Śruba: wysokiej jakości stop azotku 38CrMoAIA o grubości warstwy azotku 0,7 mm, twardość powierzchni HV940,Ra0,4um Znana marka w Chinach
średnica (mm)	65/132 mm
długość aktywna (mm)	2140 mm
ilość	Artykuł 2
formularz	stożek
Prędkość Prędkość (r/min)	1~34 (Dioutward)
Bęben wysokiej jakości stopu azotku 38CrMoAIA, grubość warstwy azotku 0,7 mm, twardość powierzchni HV940,Ra0,4um
Typ cylindra maszyny	urządzenia monolityczne
Metoda ogrzewania	Odlewany z aluminium pierścień grzejny
Liczba obszarów grzewczych	Obszar 4
moc grzewcza (kw)	30 kW (11/4/6/8)
zakres temperatur (℃)	50 ~ 350 ℃
Liczba obszarów chłodzenia	3 Dzielnica
Połączony rdzeń przepływowy	45 #, chromowana powierzchnia wewnętrzna
przejście chłodziwa	Chłodzony jest wentylator 3X250w
środek chłodzący	powietrze
zapewnienie jakości	Żywotność ponad 10 000 godzin
Sposób manipulacji bębnem maszyny	Twardość podwójnego stopu HRC 55-62
2. Układ napędowy i układ hamowania
Moc silnika głównego napędu	Silnik słynnej marki Shandong o mocy 37 kW
Metoda pracy silnika głównego	Trójfazowy silnik asynchroniczny, bezpośrednio połączony z przekładnią, silnik z regulatorem konwersji częstotliwości
Prędkość głównego silnika napędowego	30 ~ 1400 obr./min
Marka skrzyni biegów	Pozioma skrzynia biegów o wysokim skręcie, przekładnia z nachylonym zębem twardym
koło zębate	Obróbka infiltracyjna azotu, materiał przekładni to 20CrMoTi
pudełko z biletami pracy	Dwa wały redukcyjne skrzynki rozdzielczej napędzane są za pomocą przekładni zębatych
Tryb regulacji prędkości silnika głównego	Regulacja prędkości AC
3. system pompowania próżniowego
typ	pompa próżniowa z pierścieniem wodnym
moc silnika	3kw
Tryb pracy silnika	trójfazowy silnik asynchroniczny
stopień próżni	0 ~ -0,8 pa
pompa próżniowa	Szybkość spalin: 60m³/h

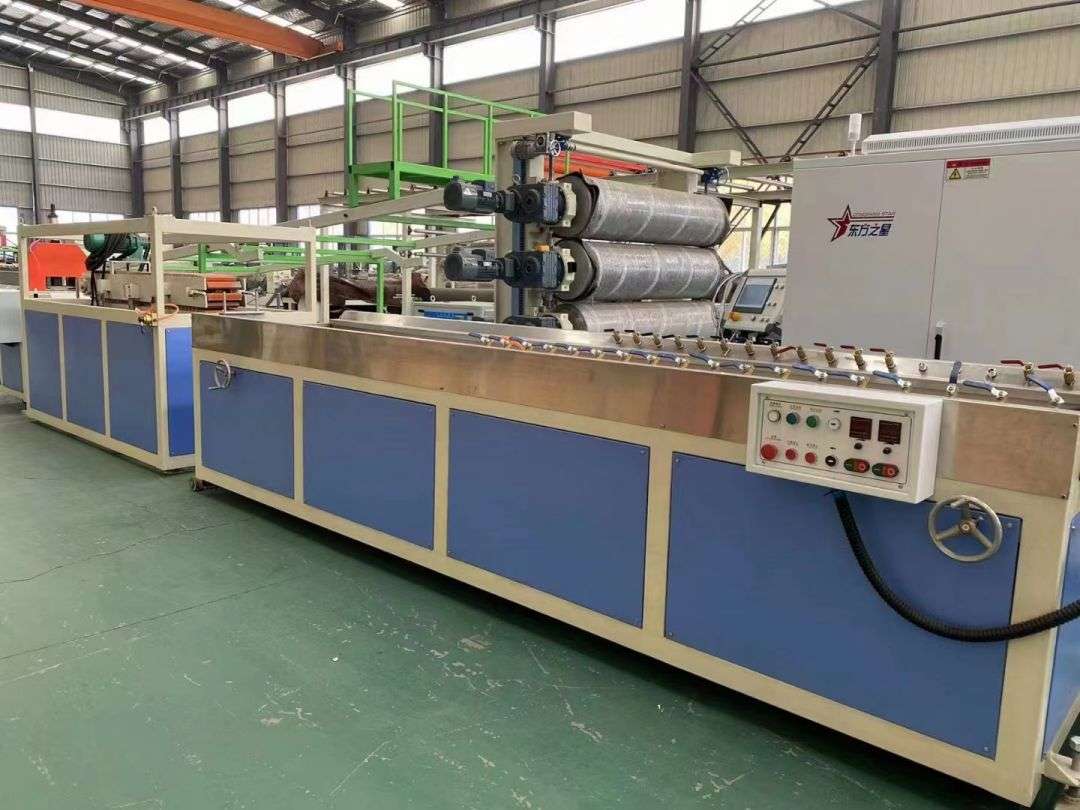

1. 240 Stół do ustawiania próżni

rozmiar (mm)	400012001475mm (w tym rozmiar szyny prowadzącej)
Materiał płyty wodnej	stal nierdzewna
Liczba dysz powietrznych i dysz wodnych	Około 60
Przesuń silnik przed i po	0,75 kW (1 zestaw)
pompa wodna	3KW
Typ pompy próżniowej	Pompa próżniowa z pierścieniem wodnym
Moc pompy próżniowej	Dwa, 4kw
stopień próżni (Mpa)	0 ~ -0,8 pa
Położenie i sposób podłączenia dyszy pary wodnej	Lokalizacja: obie strony stopnia wiązania: typ stały
Tryb regulacji wysokości środka	Podręcznik robaka ślimakowego
szafa sterownicza	1. łatwa obsługa. 2. Zapoznaj się z tabelą ustawień przed i po regulacji elektrycznej oraz ręcznej regulacji w górę i w dół. 3. Urządzenia elektryczne są wykonane z Chint 4. Wszystkie silniki mają zabezpieczenie przed nadmiernym obciążeniem.
Objętość i ilość zbiornika na wodę	Około 150L

Ogólne parametry specyfikacji

Automatyczna kontrola dopływu i odprowadzania wody

Tabela próżniowa 1

Przesuń się o 700 mm i do przodu

Precyzyjne strojenie w lewo i w prawo ± 30 mm

Dyski wodne wykonane są ze stali nierdzewnej

Zewnętrzne rury i wyposażenie są łatwe w montażu i łatwe w remoncie.

Wszystkie rury zewnętrzne doprowadzające i odprowadzające wodę wykonane są z rur stalowych ocynkowanych w rozmiarze 1”-2”.

dobry wygląd

2. Ciągnik gąsienicowy

Długie, X i szerokie (mm)	1800 mm x 1500 mm x 1700 mm
Prędkość trakcji (m / min) maksymalny uciąg dyszla	0,8-5 m/l 4000 N
Moc silnika trakcyjnego (kw)	2,2 kW x 1
Śledź sposób	pneumatyczny
Tryb podłączenia silnika	połączenie w gwiazdę
liczba silników	1
prędkość silnika	10 ~ 1450 obr./min
Śledź efektywną długość	1500 mm
Regulacja prędkości silnika	Silnik prądu przemiennego, regulacja prędkości falownika
Tryb łączenia gumy i gąsienicy	Szybkie łączenie za pomocą śrub, łatwe w montażu i demontażu
Charakterystyka bloków trakcyjnych	Połącz z blokami gumowymi i stalą Q235A, o dobrej trwałości i odporności na zużycie
Tryb Clammode	sterowanie pneumatyczne
Wysokość środka ciągnika	1000 ± 50 mm, regulowana, synchroniczna prędkość trakcji.
Ciśnienie sprężonego powietrza	0,5 ~ 0,7 MPa
Metoda tankowania łańcuchowego	Dodawanie ręczne
szafa sterownicza Cylindry i części pneumatyczne	Części elektryczne: Chint Cylinder jest używany przez firmę Yadke
Wszystkie części pneumatyczne: Yadker × Sterownik ciągnika znajduje się na tablicy sterowania podciśnieniem × Drzwi i skrzynki na pozostałych bokach wykonane są z blachy stalowej o grubości 1,5 mm. × Wygląd traktora jest piękny.

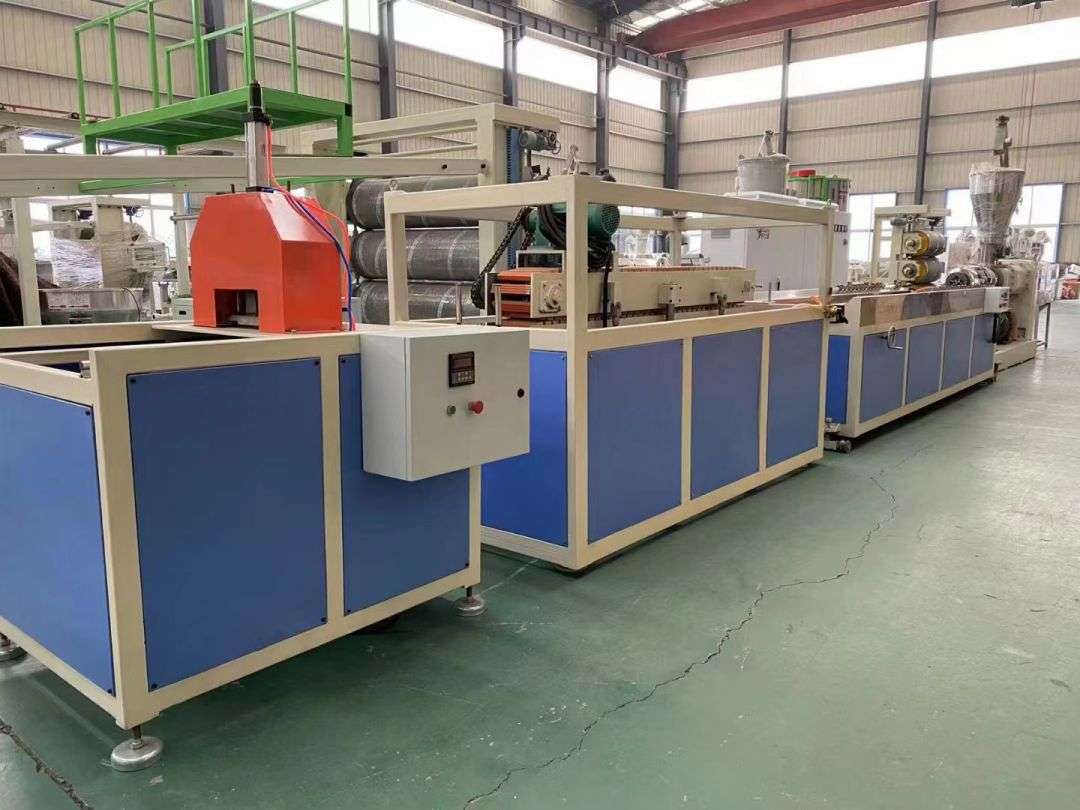

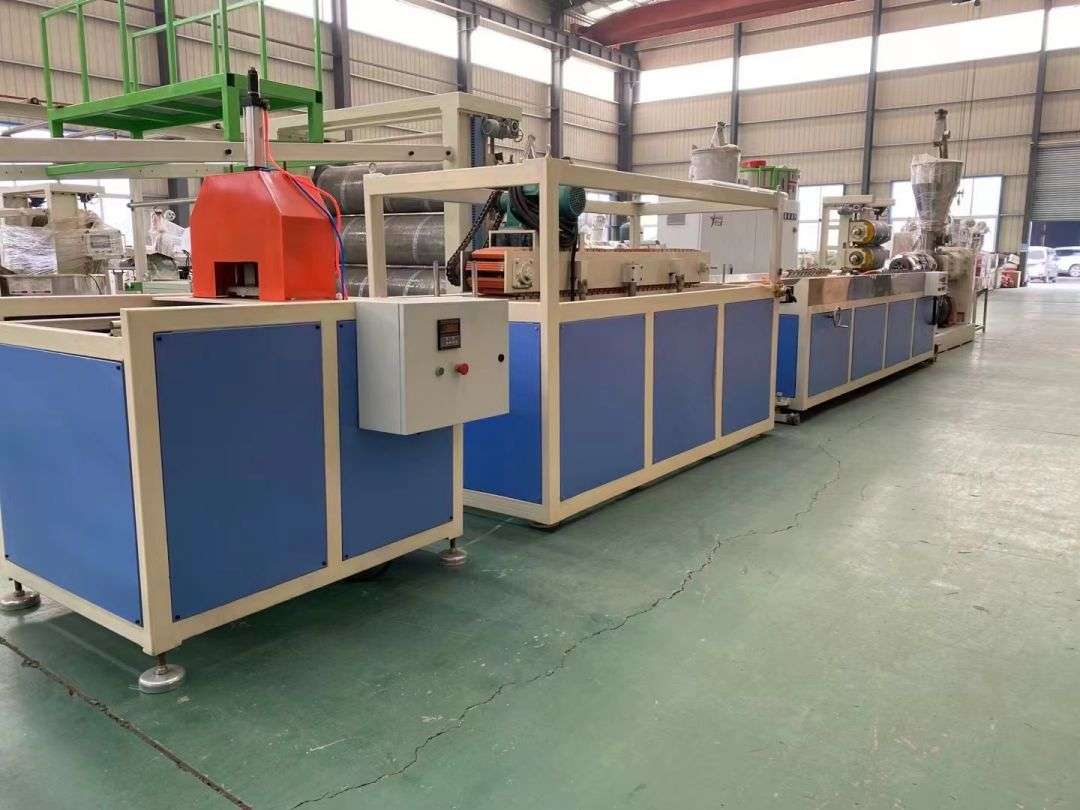

Zintegrowana maszyna do automatycznego cięcia

3. Maszyna do cięcia: 1200 MM X 1160 MM X 1600 MM
Tryb ciśnieniowy Dokładność cięcia Wysokość cięcia Odetnij moc silnika	obwód pneumatyczny ≤2mm ≤150mm 1,5 kW
Maksymalna szerokość cięcia	260 mm
metoda miernika	przełącznik fotoelektryczny
Ciśnienie sprężania powietrza	0,5 ~ 0,7 MPa
