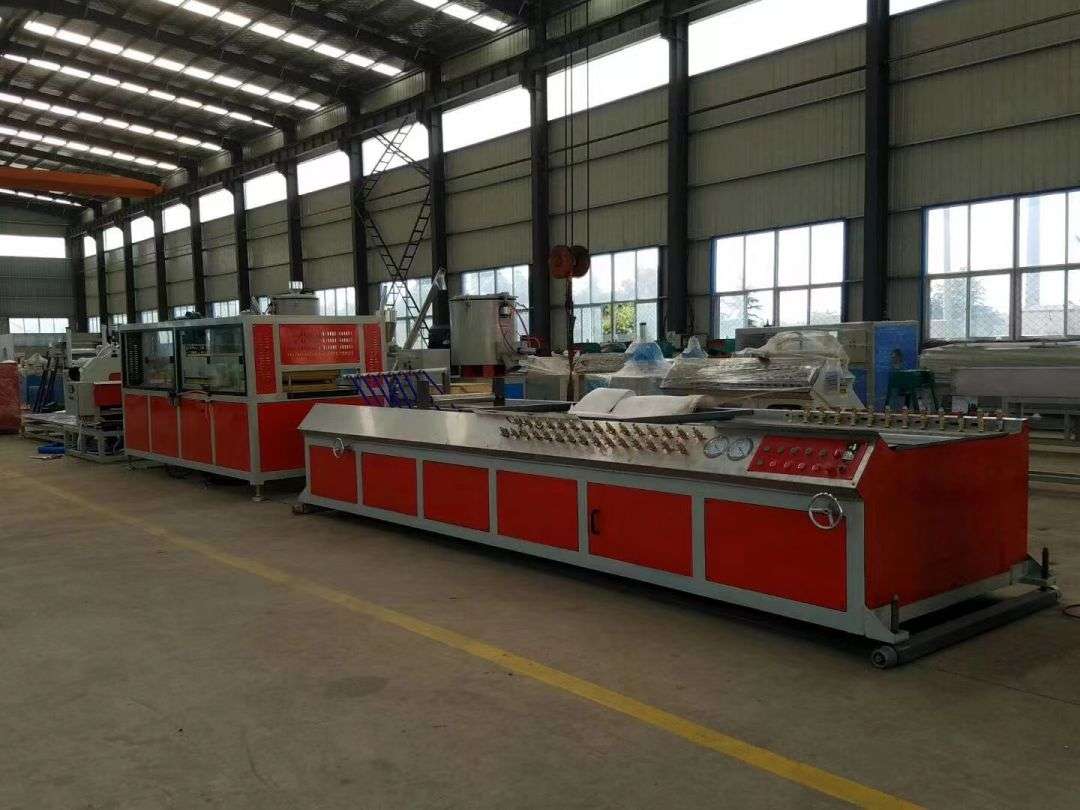

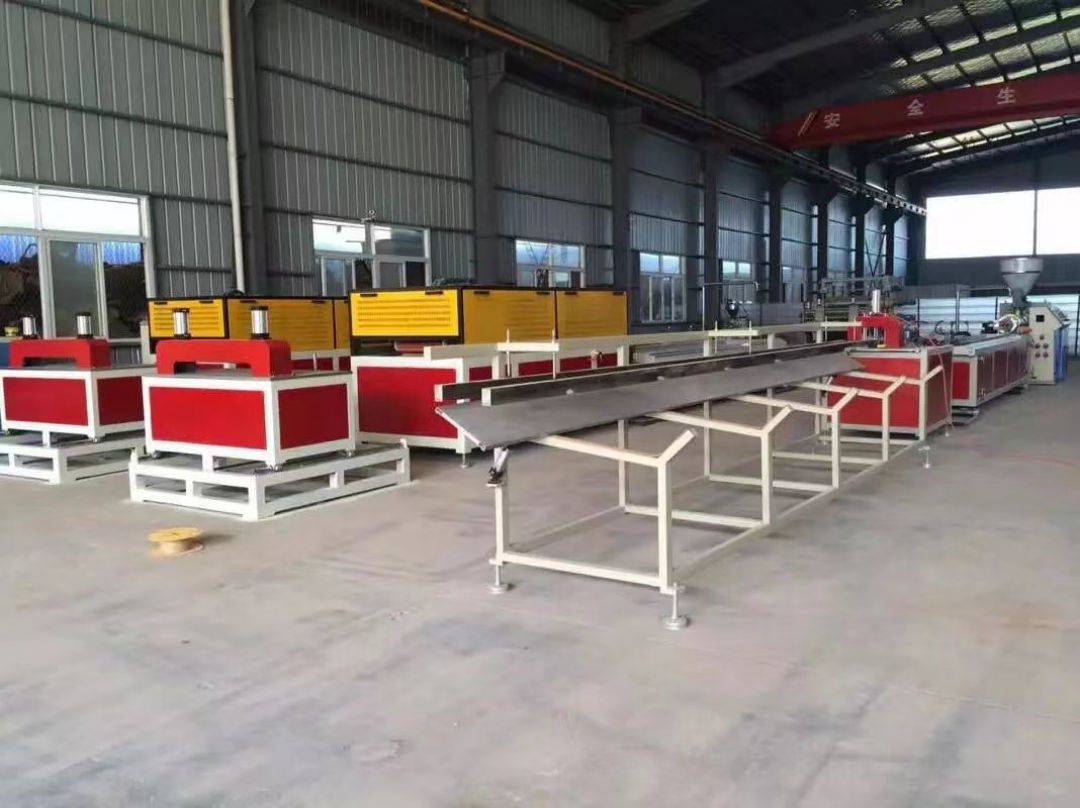

Linia do produkcji paneli ściennych z PCV

Linia do produkcji paneli ściennych PCV składa się z:

① Podwójna maszyna główna ze stożkiem

② Wytłaczarka kleju

③ Stół kształtujący próżniowo

④ Maszyna trakcyjna

⑤ Maszyna do cięcia

⑥ Stojak odbiorczy materiału

Linia do produkcji paneli ściennych z PCV zapewnia inteligentne sterowanie, wysoki stopień automatyzacji, stabilną pracę, łatwą obsługę i wysoką wydajność produkcji. Ponadto nasza firma zawsze kierowała się podejściem zorientowanym na klienta i zawsze wdrażała rozwiązanie „pod klucz”, zapewniając klientom instalację, uruchomienie, produkcję i szkolenia od drzwi do drzwi, a formuła surowców zapewnia klientom niezależną i stabilną produkcję.

Linia do produkcji paneli ściennych z PCV składa się głównie ze stożkowej wytłaczarki dwuślimakowej, stołu kształtującego próżniowo, ciągnika, maszyny do cięcia i stojaka odbierającego materiał.

Linia do produkcji paneli ściennych z PCV wykorzystuje inteligentne sterowanie, wysoki stopień automatyzacji, stabilny sprzęt, łatwą obsługę i wysoką wydajność produkcji. Zastępując formy o różnych specyfikacjach, można wytwarzać dekoracyjne panele ścienne z drewna i tworzywa sztucznego o różnych specyfikacjach, rozmiarach, kształtach i grubościach.

„Panel ścienny PCV”, znany również jako „ściana zintegrowana”, wykonany jest z włókna bambusowego jako materiału i materiału żywicznego jako technologii powierzchni. Jest szeroko stosowany w domu, inżynierii i innych materiałach do dekoracji ścian. Kolorystyka jest porównywalna z tradycyjnymi tapetami, a jednocześnie ma zalety boazerii i służy jako nowy rodzaj materiału do dekoracji ścian, który zastępuje farbę ścienną i tapetę.

sprawa

ekspozycja produktu

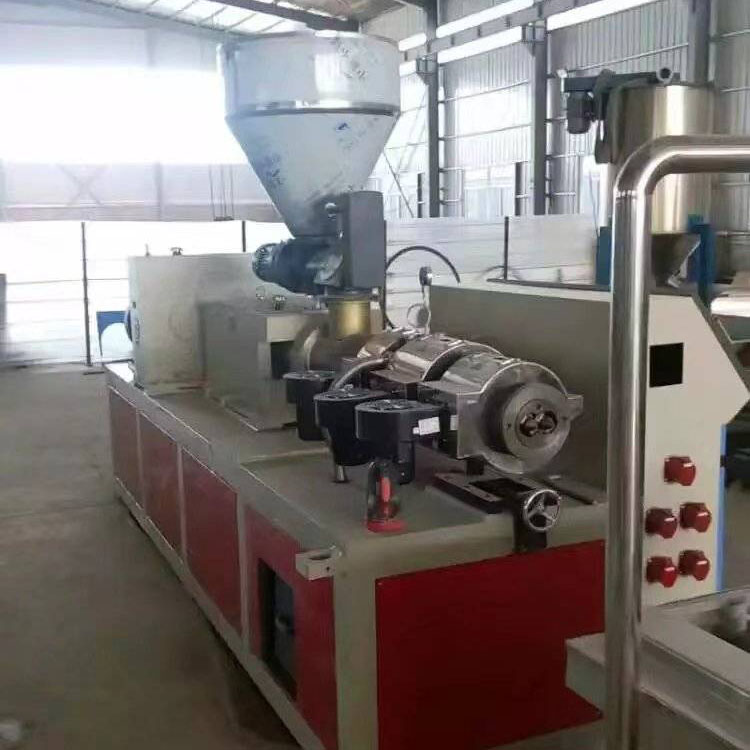

Podwójna wytłaczarka stożkowa

System wytłaczania

1. Średnica śruby: 65/132 (Zhoushan, Zhejiang)

2. Maksymalna wydajność projektowa: 180-200 kg / godz

3. Konstrukcja śruby jest przeznaczona do proszku PCV w postaci stożkowego obrotu.

4, Materiał ślimaka Azotek 38CrMoAlA, głębokość odsalania 0,5–0,7 mm, twardość powierzchni HV 940

5. System ogrzewania kasetowego z odlewanego aluminium, pierścień grzejny + pokrywa ze stali nierdzewnej

6, Tryb chłodzenia Wentylator wymusił chłodzenie

7, Obszar grzewczy numer 5, moc grzewcza 26 kW,

B System żywienia ilościowego

1. Użyj leja zasypowego ze stali nierdzewnej

2, Moc silnika podającego: 1,1 kW

3, Tryb regulacji prędkości systemu karmienia: regulacja prędkości z konwersją częstotliwości

C, system pompowania próżniowego

1. Moc pompy próżniowej: 2,2KW

2. Stopień próżni: 0--0 i 7Pa

D, układ napędowy

1. Zastosuj skrzynkę redukcyjną o wysokim momencie obrotowym, niski poziom hałasu i długą żywotność (Jiangyin, Jiangsu)

2, materiał przekładni redukcyjnej 20CrMoTi, przekładnia wykorzystująca kombinację skośnych powierzchni zębów,

3. Skrzynka rozdzielcza: wyjściowy moment obrotowy pojedynczej osi na wyjściowy moment obrotowy dwuosiowy poprzez super-bityczną przekładnię

E, Główny układ silnika

1. Moc silnika głównego: 37 kW (silnik Shandong Kejie lub Shandong Xian)

2. Tryb regulacji prędkości silnika głównego: kontrola konwersji częstotliwości AC

F, elektryczny układ sterowania

1. Unikalnie zaprojektowana elektryczna szafa sterownicza

2. Chint urządzenia elektryczne niskiego napięcia

3. Inteligentny regulator temperatury

Tabela ustawień próżni YFD

1. Zbiornik na wodę wykonany jest ze stali nierdzewnej

2, Długość stołu do nakrywania: 5000 mm

3, Ustaw szerokość stołu: 1200 mm

4, Szerokość środka instalacji prowadnicy stopnia ustawiającego: 800 mm

5. Pompa próżniowa: 5,5KW x2,4KW x1, trzy pompy próżniowe mają bezpośredni obieg wody, stopień podciśnienia 0-0,8Pa

6, #: 40 sztuk, rozmieszczonych po obu stronach stopnia wiązania

7. Przednie i tylne urządzenie ruchome stopnia ustawiania: silnik cykloidalny napędza walcówkę w celu przeciągnięcia

8. Inna wielowymiarowa regulacja kierunku: wszystkie są regulowane ręcznie

9. Ilość wody chłodzącej: 6 metrów sześciennych / godzinę

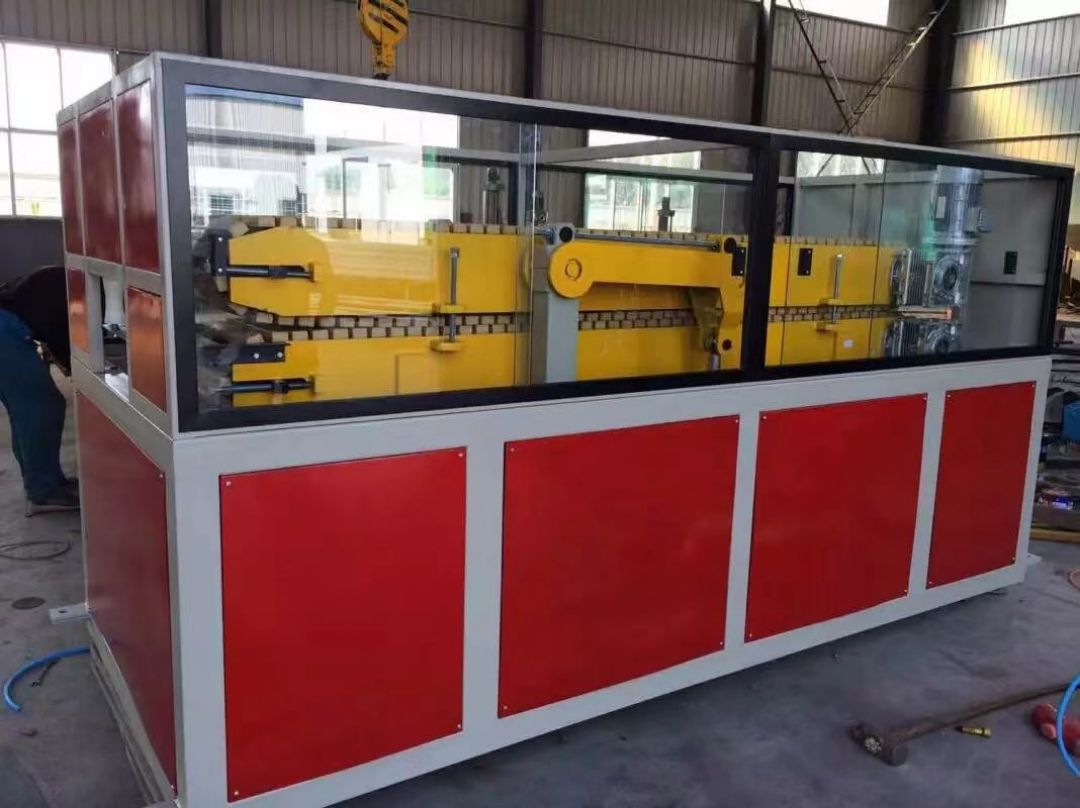

Ciągnik YF 600

1, liczba pasków trakcyjnych: 2 bary

2. Każdy pas trakcyjny napędzany jest silnikiem zwalniającym o mocy 1,5 kW / jednostkę

3, Efektywna długość mocowania: 1800 mm

4, Efektywna szerokość pasa trakcyjnego: 600 mm

5, prędkość trakcji: 0,3-3 m/min

6, ciśnienie robocze: 0,5-0,7Mpa

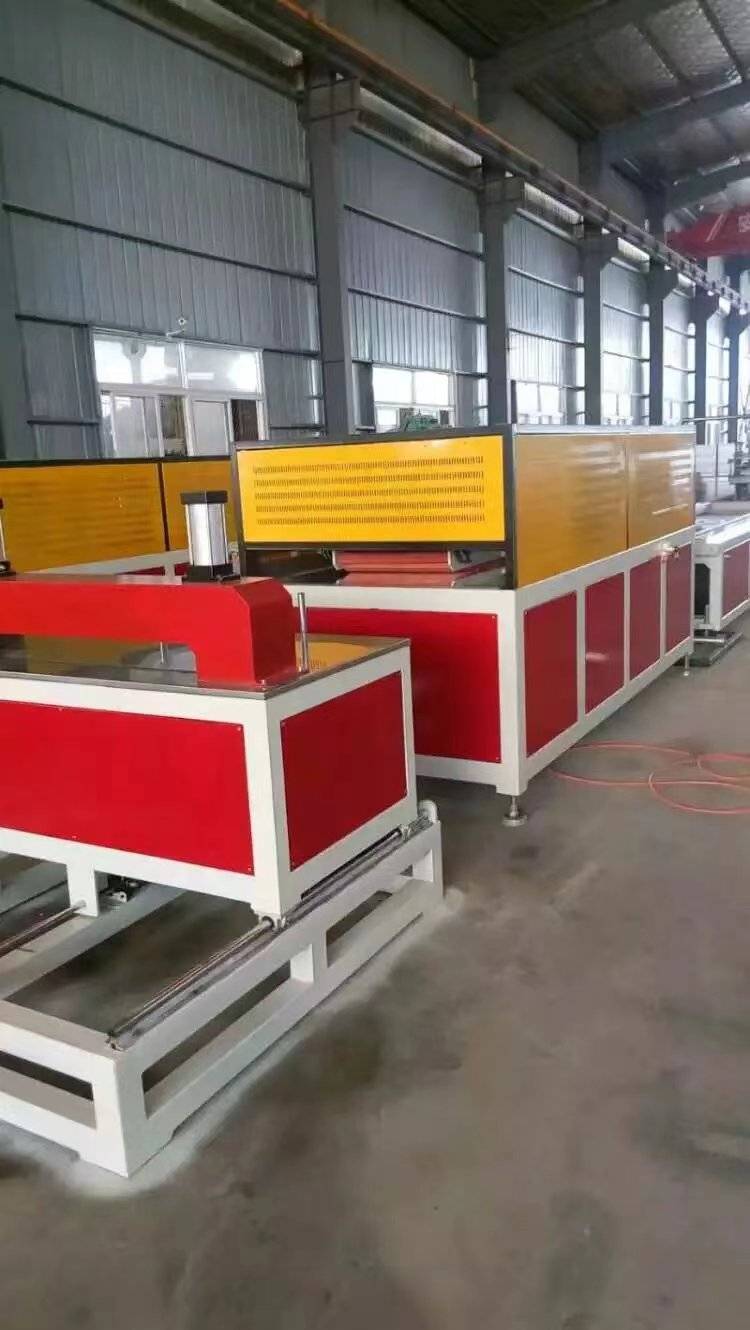

Maszyna do cięcia YFQ600

1, moc silnika tnącego: 2,2 kW

2、Maks. szerokość cięcia: 600mm

3, Moc silnika ssącego: 2,2 Kw

4, Brzeszczot do cięcia: stop wysokiej jakości, średnica brzeszczotu: 350 mm

5, Ruch stołu do cięcia i tryb piłowania: pneumatyczny

6. Tryb cięcia: automatyczny / ręczny

7, licznik metrów: miernik przełącznika podróży

8, ciśnienie robocze: 0,5-0,7Mpa

9. Maksymalna wysokość cięcia: 70 mm

Stojak YF-600

1, długość 6000 mm

2, tryb odwracania: pneumatyczny

3. Materiał blatu: stal nierdzewna
