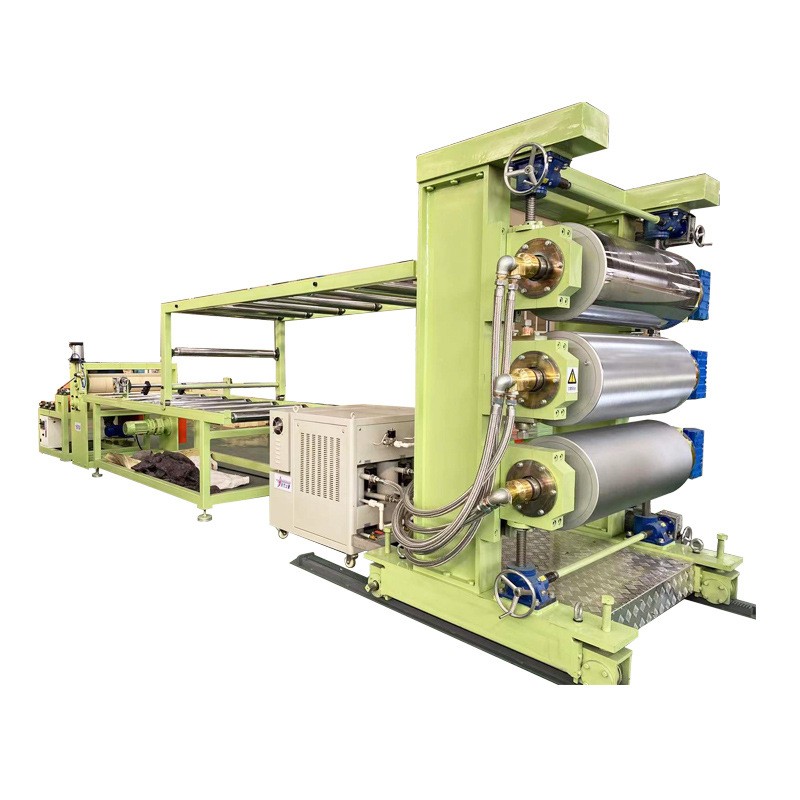

Maszyny do miękkich zasłon drzwiowych: praktyczny przewodnik po wyborze i obsłudze nowoczesnych linii produkcyjnych

Rynek kurtyn drzwiowych z miękkiego PCV odnotowuje w ostatnich latach stały rozwój, napędzany rozwojem logistyki łańcucha chłodniczego, zakładów przetwórstwa spożywczego, operacji magazynowych i przemysłowych pomieszczeń czystych. Wraz ze wzrostem zapotrzebowania na te wszechstronne produkty barierowe, maszyny używane do ich produkcji – powszechnie określane jako maszyny do miękkich zasłon drzwiowych – uległy znacznej ewolucji.

Przejście na linie do ciągłego wytłaczania

Tradycyjna produkcja miękkich kurtyn drzwiowych często przebiegała według fragmentarycznej ścieżki: wytłaczanie arkuszy w jednym etapie, cięcie ich w drugim, a następnie przenoszenie do osobnej stacji w celu dziurkowania i montażu sprzętu. Każde przeniesienie pomiędzy stanowiskami roboczymi stwarzało możliwość wystąpienia błędów wymiarowych i uszkodzeń powierzchni.

Obecnie coraz większa liczba producentów przechodzi na linie do ciągłego wytłaczania i formowania, które integrują cały proces – od podawania surowców i plastyfikowania po chłodzenie, ciągnięcie, cięcie, a nawet instalację akcesoriów – w jeden, nieprzerwany przepływ pracy.

Głównym czynnikiem tej zmiany nie są po prostu wyższe prędkości wyjściowe. W rzeczywistości prędkość wytłaczania nie była od jakiegoś czasu głównym wąskim gardłem. Decydującym czynnikiem stała się raczej spójność produktu i dokładność wymiarowa. Przezroczysta zasłona o grubości 2,0 mm, której długość różni się o więcej niż ±0,1 mm, będzie zwisała nierównomiernie i nie będzie prawidłowo uszczelniona u dołu. Ciągłe linie produkcyjne rozwiązują ten problem, synchronizując prędkość ściągacza z wydajnością wytłaczarki poprzez sterowanie w pętli zamkniętej, zachowując wąskie tolerancje grubości podczas długich serii produkcyjnych.

Krytyczne punkty kontroli jakości: chłodzenie i cięcie

W każdej linii do wytłaczania miękkich kurtyn drzwiowych dwa etapy mają ogromny wpływ na jakość produktu końcowego i wydajność.

Zarządzanie sekcją chłodniczą

Kiedy stopiony PVC opuszcza matrycę, ma on wciąż podwyższoną temperaturę. Szybkie lub nierównomierne chłodzenie może spowodować zatrzymanie naprężeń wewnętrznych w materiale, prowadząc do wypaczeń, zmarszczek powierzchni lub zwijania się krawędzi po zamontowaniu kurtyny.

W nowoczesnych liniach zazwyczaj stosuje się etapowe chłodzenie:

• Kąpiel w ciepłej wodzie do wstępnego stopniowego chłodzenia

• Kąpiel w zimnej wodzie do końcowego wiązania

• Noże powietrzne na wyjściu w celu usunięcia wilgoci z powierzchni przed nawinięciem

Ta etapowa metoda zmniejsza szok termiczny i pozwala uzyskać bardziej płaski, bardziej stabilny wymiarowo produkt. System obiegu wody powinien uwzględniać także filtrację usuwającą zanieczyszczenia; Cząsteczki o wielkości zaledwie 50 μm mogą osadzić się w powierzchni miękkiego PCV i sprawić, że cała długość nie będzie nadawała się do sprzedaży.

Wybór mechanizmu tnącego

Miękkie PCV stanowi szczególne wyzwanie podczas cięcia. Ostrza obrotowe działają szybko, ale generują ciepło w wyniku tarcia, co może spowodować lekkie stopienie lub stopienie się krawędzi cięcia. Ta stopiona krawędź często staje się słabym punktem w miejscu późniejszego mocowania pierścieni montażowych, co prowadzi do przedwczesnego rozdarcia podczas instalacji lub użytkowania.

Z tego powodu wiele linii produkcyjnych wybiera cięcie typu ścinającego lub pneumatyczne mechanizmy cięcia na zimno. Metody te pozwalają zachować integralność krawędzi dzięki czystemu, lekko matowemu wykończeniu, nawet jeśli działają przy nieco niższych prędkościach cykli w porównaniu do przecinarek rotacyjnych. Doświadczeni operatorzy dostosowują parametry cięcia w oparciu o grubość i twardość każdej partii produkcyjnej, zamiast stosować jedno ustawienie dla wszystkich zamówień.

Elastyczność receptury: obsługa różnorodnych wymagań aplikacji

Miękkie zasłony drzwiowe nie są produktem uniwersalnym. Różne środowiska zastosowań końcowych wymagają różnych formuł materiałów:

Linia produkcyjna, która może przetwarzać tylko jeden standardowy preparat, będzie miała trudności z obsługą wielu segmentów klientów. Sprzęt z pomocniczymi portami dozującymi zasilanymi z boku umożliwia operatorom wprowadzanie dodatków lub regulację proporcji przedmieszki bez zatrzymywania linii. W połączeniu z systemem sterowania, który może przechowywać wiele profili receptur, funkcja ta umożliwia zmianę receptury w czasie krótszym niż 20 minut, co stanowi znaczącą zaletę dla warsztatów obsługujących różnorodne zamówienia.

Integracja instalacji akcesoriów: zmniejszenie kosztów ogólnych związanych z przetwarzaniem końcowym

Gotowa zasłona nie jest gotowa do montażu, dopóki nie zostaną wycięte otwory montażowe i przymocowane metalowe pierścienie lub wieszaki. Historycznie rzecz biorąc, była to ręczna operacja dodatkowa, wymagająca obsługi, wyrównania i dziurkowania po jednym otworze na raz. Podejście to ma kilka nieodłącznych wad:

• Niespójne rozmieszczenie otworów w poszczególnych egzemplarzach

• Ryzyko zarysowania powierzchni podczas manipulacji

• Praca pracochłonna i powtarzalna

Myślący przyszłościowo producenci sprzętu rozwiązali ten problem, integrując automatyczne stacje dziurkowania i wkładania pierścieni bezpośrednio na końcu linii do wytłaczania. System wycina dokładnie rozmieszczone owalne szczeliny i wkłada metalowe pierścienie montażowe — zasilane z misy wibracyjnej — przed końcową operacją przycięcia. Zakłady, które przyjęły to zintegrowane podejście, zgłaszają redukcję pracy ręcznej przy przetwarzaniu końcowym nawet o 60%, a także niemal wyeliminowanie odrzutów związanych z obsługą.

Praktyczne kryteria wyboru dla kupujących

Jeśli oceniasz opcje maszyn do miękkich zasłon drzwiowych pod kątem nowego obiektu lub modernizacji, oto kilka aspektów technicznych, które warto dokładnie zbadać:

Konfiguracja rolki ciągnącej

Mechanizm regulacji materiału i docisku rolek ciągnących bezpośrednio wpływa na jakość powierzchni. Gumowane rolki w połączeniu ze stalowymi przeciwrolkami zapewniają lepszą przyczepność bez pozostawiania śladów na powierzchni PCV. Zwróć uwagę, czy ciśnienie można regulować niezależnie na każdym końcu, aby uwzględnić niewielkie różnice w grubości.

Dostępność ostrza tnącego

Szybkowymienne uchwyty ostrzy mogą znacznie skrócić przestoje. Niektóre konstrukcje umożliwiają wymianę ostrza w czasie krótszym niż pięć minut bez specjalistycznych narzędzi. Ten pozornie drobny szczegół ma bezpośredni wpływ na ogólną efektywność sprzętu (OEE) w czasie.

Cyrkulacja wody i filtracja

Systemy wodne z zamkniętym obiegiem ze zintegrowaną filtracją pomagają utrzymać stałe warunki chłodzenia i zapobiegają zanieczyszczeniom. Upewnij się, że system filtrujący jest łatwo dostępny do czyszczenia i że wymienne media filtracyjne są łatwo dostępne.

System sterowania i rejestracja danych

Nowoczesne systemy powinny oferować przechowywanie receptur, liczniki produkcji i historię alarmów. Co być może ważniejsze, system powinien obsługiwać eksport danych procesowych – profili temperatur, prędkości linii, odczytów ciśnienia – w celu śledzenia jakości i optymalizacji procesu. Staje się to krytyczne podczas odpowiadania na skargi klientów lub przeprowadzania audytów wewnętrznych.

Najlepsze praktyki operacyjne

Nawet najlepiej zaprojektowana linia wymaga zdyscyplinowanego działania, aby zapewnić spójne wyniki. W dobrze zarządzanych obiektach wyróżniają się trzy praktyki:

1. Weryfikacja przed startem. Przed każdą zmianą sprawdź temperaturę wody, poziom chłodzenia i stan ostrzy tnących. Małe różnice nasilają się w ciągu ośmiu godzin.

2. Bieżący monitoring wymiarowy. Mierz grubość i szerokość w regularnych odstępach czasu – zwykle co 100 do 200 metrów. Wczesne wykrycie znoszenia umożliwia korektę zanim zgromadzi się znaczna ilość złomu.

3. Planowana dyscyplina konserwacji. Wymień łożyska wałeczkowe i czyść zbiorniki chłodzące zgodnie z harmonogramem producenta, nie tylko wtedy, gdy pojawią się problemy. Pozostałości miękkiego PCW gromadzą się stopniowo i wpływają na wydajność na długo zanim staną się widoczne.

Maszyny do miękkich zasłon drzwiowych nie należą do najbardziej egzotycznych technologicznie urządzeń przemysłowych, ale różnica między dobrą a świetną linią polega wyłącznie na dbałości o stabilność i szczegóły. Na rynku, na którym popyt pozostaje zasadniczo zdrowy, ale konkurencja staje się coraz bardziej zacięta, przewaga konkurencyjna w coraz większym stopniu zależy od operacji, które zapewniają krótsze przestoje, szybsze zmiany, mniej złomu i lepszą spójność produktów.

Korzyści te nie wynikają z żadnej pojedynczej cechy. Pochodzą one z skumulowanego efektu dobrze dobranych komponentów, przemyślanej integracji i zdyscyplinowanych praktyk operacyjnych. Dla producentów chcących zbudować lub rozszerzyć swoją zdolność produkcyjną skupienie się na tych podstawach stanowi bardziej niezawodną drogę do rentowności niż samo dążenie do najwyższej możliwej prędkości linii.
